軟硬結合板優缺點

返回列表 來源:誠之益 查看手機網址
掃一掃!軟硬結合板優缺點掃一掃!
瀏覽:- 發布日期:2022-12-14 16:52:00【
軟硬結合板作為一種特殊的互連技術,提供了電子組件之間一種嶄新的連接方式,可以實現在二維設計和制作線路,在三維互連組裝,從而能夠減小電子產品的組裝尺寸及重量,具有輕、薄、短、小等特點?,F已廣泛應用在各種林領域,最不常見的有,汽車電子,醫療設備,5G,投影等等。

軟硬結合板優點:軟硬結合板同時具備FPC的特性與PCB的特性,因此,它可以用于一些有特殊要求的產品之中,既有一定的撓性區域,也有一定的剛性區域,對節省產品內部空間,減少成品體積,提高產品性能有很大的幫助。軟硬結合板可以替代連接器,減少連接器的數量,不僅節省成本;更重要的是重復彎曲超十萬次仍能保持電性能;可以實現最薄的絕緣載板的阻抗控制,降低重量, 減少安裝時間和成本;材料的耐熱性高,同時也具有更佳的熱擴散能力。

軟硬結合板缺點:軟硬結合板生產工序繁多,生產難度大,良品率較低,所投物料、人力較多,因此,其價格比較貴,制作成本高,生產周期比較長,以及不易更改和修復等缺點。

  軟硬結合板的加工基板材料跟柔性電路板一樣,同為撓性覆銅板FCCL(Flexible Copper Clad Laminate)。FCCL,指在聚酰亞胺薄膜或者聚酯薄膜等撓性絕緣材料的單面或雙面,通過一定的工藝處理,與銅箔粘接在一起所形成的覆銅板。其中,由銅箔、薄膜、膠粘劑三個不同材料所復合而成的撓性覆銅板稱為三層型撓性覆銅板(簡稱“3L-FCCL”)。無膠粘劑的撓性覆銅板稱為二層型撓性覆銅板(簡稱“2L-FCCL”)。FCCL絕緣基膜材料,目前使用得最廣泛的是和聚酰亞胺薄膜(PI薄膜)和聚酯薄膜(PET薄膜)。金屬導體箔:常用的有銅箔、鋁箔和銅-鈹合金箔。絕大多數是采用銅箔,其中有電解銅箔(ED)和壓延銅箔(RA)。膠粘劑:主要有聚酯類膠粘劑、丙烯酸類膠粘劑、環氧或改性環氧類膠粘劑、聚酰亞胺類膠粘劑、酚醛-縮丁醛類膠粘劑等。在3L-FCCL中膠粘劑主要分為丙烯酸類膠粘劑和環氧類膠粘劑兩大流派。

     以上就是關于軟硬結合板的簡單介紹,想要咨詢軟硬結合板生產廠家,鋁基板,銅基板,多層線路板pcb的朋友,可以聯系誠這益電路, 誠之益電路專注于PCB線路板及金屬基線路板產品的研發及制造,經歷多年磨礪和沉淀,公司建立了一套獨特的產品研發生產質量管理服務體系,造就了一支能力出色的生產和服務團隊。我們的產品主要應用于新能源汽車領域,5G通信設備,工業電控產品,大功率電力,醫療設備,安防設施等等。產品類型涉及高精密電路板,鋁基板,銅基板等。能加工厚銅板(2-10OZ厚銅),熱電分離工藝,沉頭杯孔等特殊工藝。精益智造是我們對廣大客戶的承諾,公司是經過SGS審核通過的實力工廠,擁有全套自動化生產設備和精密檢測設備,6月份江西誠之益電路正式投產,月產量達100000平方米。

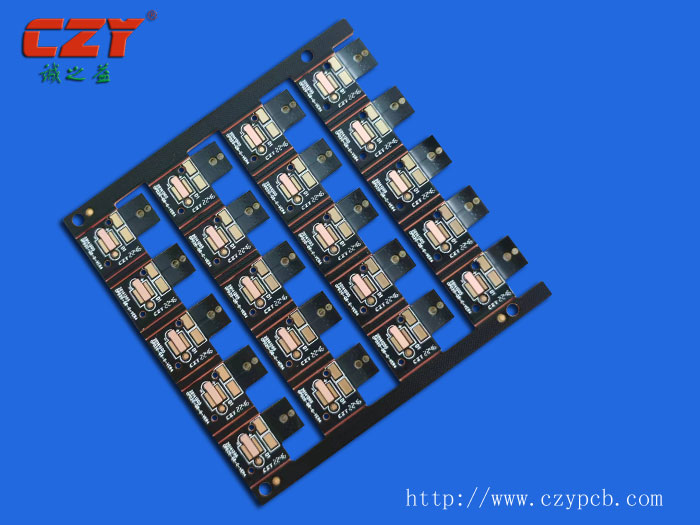

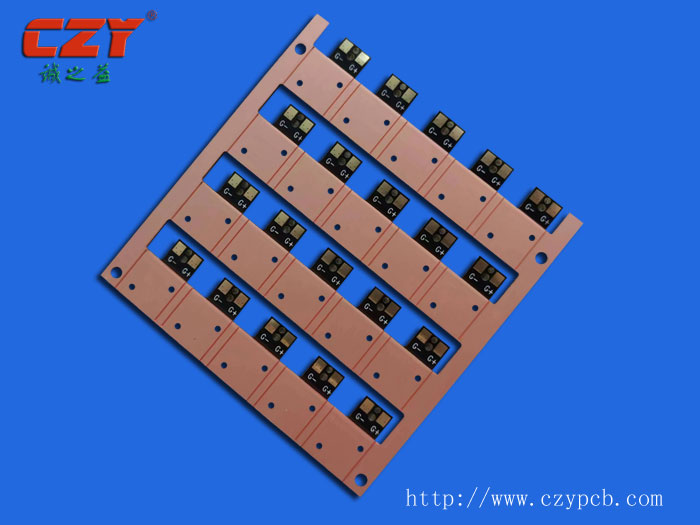

銅基軟硬結合板產-1銅基軟硬結合板產
