PCB打叉板修復

2018-08-13 15:20:00

PCB打叉板修復是指多塊PCB聯在一起，而打叉的說明這塊PCB是不良板，但在同一聯上的其他PCB板是好的，一般單打叉是只有一塊不良板，雙打叉就是有兩塊不良板。

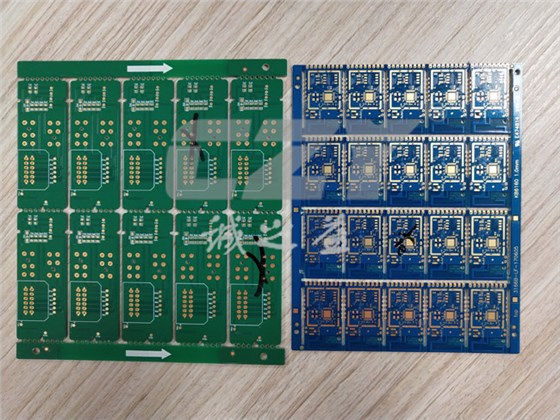

那么，何謂PCB打叉板呢？PCB打叉板是指一塊板中拼了多片PCB板，其中有幾小片不良板是給于了打叉的，如下圖：
PCB打叉板
一般電路板工廠常規認為出打叉板是正常，如果不出打叉板就會導致整體不夠數風險大大增加，但是自出做了SMT后，深深體會到打叉板對于焊接非常麻煩，要進行跳程序，有時打叉又不在一個地方，更是頭痛，為此可以做以下改進讓客戶選擇：
1、不允許打叉板，少數不補數，退款；
2、不允許打叉板，少數必須補數，加價10%；
3、允許打叉板，只要總數不少就行！

隨著電子行業市場的競爭，越來越多的電子廠要求生產連片線路板，以提高生產效率，降低生產成本。連片線路板的單只報廢漸漸成為了線路板廠的難題，特別是目前國外的客戶完全不接收連片板的單只報廢，國內亦有10%左右的電子廠不接收連片板的單只報廢。

于是連片板的報廢情況成為廣大線路板廠的一大困擾。為解決這個難題，誠之益電路經不斷努力開發出連片板移植技術，解決這一難題。即將報廢單片板從連體上取下，再將良品單只板移植上去。

誠之益電路將移植后的連片板交客戶檢驗，確認PCB移植加工技術可行，可作為全良品被客戶接收。
