高效散熱鋁基板

2019-01-09 10:20:00

高效散熱鋁基板是一種印制金屬電路板，由絕緣層、電路層、金屬基層構成，絕緣層及電路層在金屬基層的另一側，增強鋁基板的散熱功能，保證安裝在電路層上元件的正常工作。其工作原理是功率器件表面貼裝在電路層，器件運行時所產生的熱量通過絕緣層快速傳導到金屬基層，然后由金屬基層將熱量傳遞出去，從而實現對器件的散熱。

絕緣層是鋁基板的核心技術，起到粘接，絕緣和導熱的功能。鋁基板絕緣層是功率模塊結構中最大的導熱屏障。絕緣層熱傳導性能越好，越有利于器件運行時所產生熱量的擴散，也就越有利于降低器件的運行溫度，從而達到提高模塊的功率負荷，減小體積，延長壽命，提高功率輸出等目的。

目前鋁基板的絕緣層厚度一般是75μm，100μm，125μm和150μm。

1、75μm絕緣層鋁基板擊穿電壓可達8.5KV(AC)；
2、80μm絕緣層鋁基板擊穿電壓也可達到6.7KV(AC)；
3、150μm絕緣層鋁基板擊穿電壓可達8-11KV(AC)；
4、160μm絕緣層鋁基板擊穿電壓也可達到9.2KV(AC)。

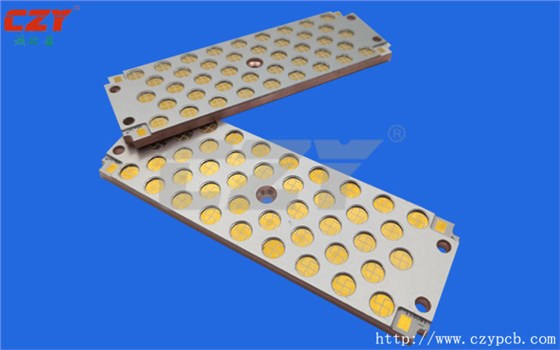

高效散熱鋁基板
