LED點光源鋁基板

2018-07-02 15:03:00

LED點光源鋁基板是一種材料為鋁合金的印刷線路板，也稱金屬基覆銅板，這種鋁基板具有較好的散熱功能、導熱性能、電氣絕緣性能和機械加工性能等特點。

絕緣層是LED點光源鋁基板最核心的技術，主要起到粘接、絕緣以及導熱的功能。鋁基板絕緣層是功率模塊結構中最大的導熱屏障。

LED點光源鋁基板的絕緣層熱傳導性能越好，越有利于器件運行時所產生熱量的擴散，也就越有利于降低器件的運行溫度，從而達到提高模塊的功率負荷，減小體積，延長壽命，提高功率輸出等目的。

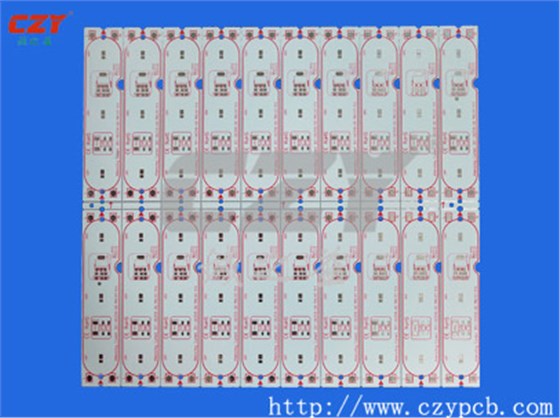

LED點光源鋁基板
LED自進入照明領域，最初形式是燈珠直接焊接在板上，先3528，5050，再后來3014，2835。但這種方式的弊端是工序繁多，又是LED封裝又是SMT，成本高，更有傳熱等問題。所以COB在這個時候被引進了LED領域。

傳統的LED：“LED光源分立器件→MCPCB光源模組→LED燈具”，主要是由于沒有現成合適的核心光源組件而采取的做法，不但耗工費時，而且成本較高。

COB封裝“COB光源模塊→LED燈具”，可將多顆芯片直接封裝在金屬基印刷電路板MCPCB，通過基板直接散熱，節省LED的一次封裝成本、光引擎模組制作成本和二次配光成本。

在性能上，通過合理的設計和微透鏡模造，COB光源模塊可以有效地避免分立光源器件組合存在的點光、眩光等弊端；還可以通過加入適當?shù)募t色芯片組合，在不明顯降低光源效率和壽命的前提下，有效地提高光源的顯色性。

COB鋁基板的光源(理解為很多顆光源通過回流焊貼在鋁基板上)是一顆光源只用一顆芯片。
