鋁基板是否可以雙面布板

2019-01-11 09:50:00

鋁基板是否可以雙面布板？答案是可以的，比如雙面鋁基板。雙面鋁基板的線路是在鋁基板的兩個面中，中間用過孔將雙面的鋁基板線路連接起來，產品廣泛應用于高新技術產業，如：電信、供電、計算機、工業控制、數碼產品、科教儀器、醫療器械、汽車、航空航天防御等。

雙面鋁基板通常采用環氧玻璃布覆銅箔板制造，其生產工藝一般分為工藝導線法、堵孔法、掩蔽法和圖形電鍍一蝕刻法等幾種。

圖形電鍍工藝流程：覆箔板 --> 下料 --> 沖鉆基準孔 --> 數控鉆孔 --> 檢驗 --> 去毛刺 --> 化學鍍薄銅 --> 電鍍薄銅 --> 檢驗 --> 刷板 --> 貼膜(或網印) --> 曝光顯影(或固化) --> 檢驗修板 --> 圖形電鍍(Cn十Sn/Pb) --> 去膜 --> 蝕刻 --> 檢驗修板 --> 插頭鍍鎳鍍金 --> 熱熔清洗 --> 電氣通斷檢測 --> 清潔處理 --> 網印阻焊圖形 --> 固化 --> 網印標記符號 --> 固化 --> 外形加工 --> 清洗干燥 --> 檢驗 --> 包裝 --> 成品。

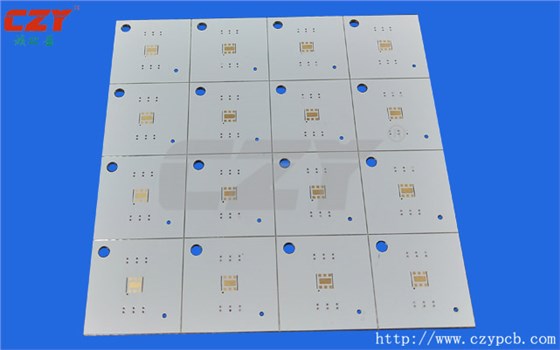

雙面鋁基板
